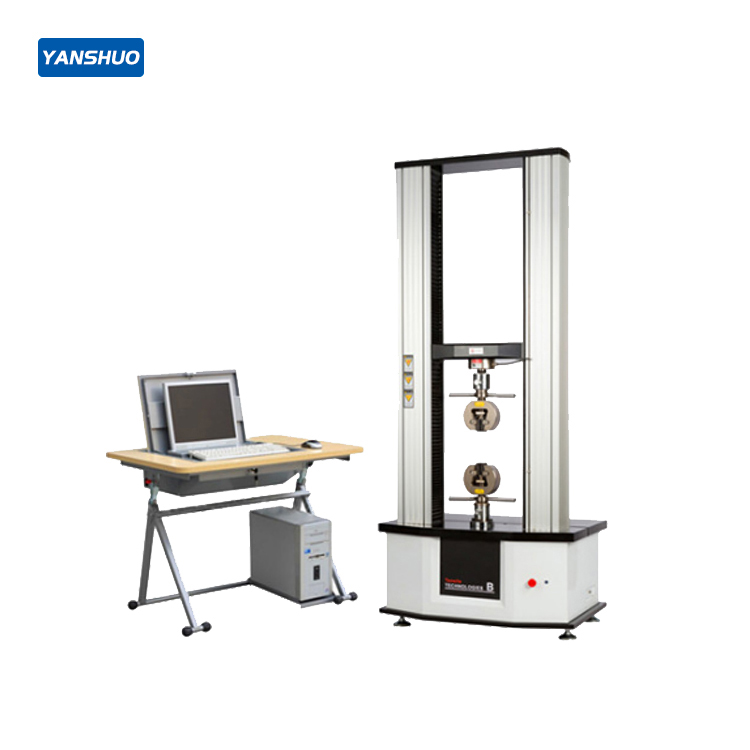

YS-9009B 电子万能材料试验机

该机广泛应用于金属、金属棒材、金属管材、金属板材和金属异型材及复合材料的力学性能试验,配合专用夹具亦适用于各种成品拉伸、压缩、 剥离、剪切、撕裂、弯曲(折)、金属焊接强度、铆合强度试验。可打印多项数据,可根据不同数据做出图形输出比较,控制精度高,操作简便;采用模块化设计,各种附属配件品种齐全,搭配灵活。还可以实现恒应力、恒应变、蠕变、松弛、轴向、径向等多闭循环试验。可根据GB、JIS、ASTM、DIN等标准自动求出抗拉强度、屈服强度、延伸率、定伸长应力(任意百分比)、定应力伸长(任意百分比)、弹性模量、断裂伸长率、剥离强度、弯曲弹性模量、扯断强度、粘合强度、剪切强度等参数。
  • 产品介绍
  • 执行标准
  • 售后服务

【适用范围】:
该机广泛应用于金属、金属棒材、金属管材、金属板材和金属异型材及复合材料的力学性能试验,配合专用夹具亦适用于各种成品拉伸、压缩、 剥离、剪切、撕裂、弯曲(折)、金属焊接强度、铆合强度试验。可打印多项数据,可根据不同数据做出图形输出比较,控制精度高,操作简便;采用模块化设计,各种附属配件品种齐全,搭配灵活。还可以实现恒应力、恒应变、蠕变、松弛、轴向、径向等多闭循环试验。可根据GB、JIS、ASTM、DIN等标准自动求出抗拉强度、屈服强度、延伸率、定伸长应力(任意百分比)、定应力伸长(任意百分比)、弹性模量、断裂伸长率、剥离强度、弯曲弹性模量、扯断强度、粘合强度、剪切强度等参数。
【产品特点】:
1 . 采用高精度位移、速度、荷重全闭环控制软件
2.传动:采用高精度滚珠螺杆传动,高效率,高刚性,变形小,低噪声。
3.驱动:采用日本松下伺服马达驱动,提供稳定,宽幅可调的转速驱动,高转速,低振动,高速定位。
4.横档材质:采用45#模具钢经研磨加工而成,平行误差≤0.5mm,高刚性;
5.导向:采用南埋韩原产之铬钢杆四柱导向,耐磨同轴性极佳;
6.位移测量:采用日本LINE高脉冲(2500r/p)光电编码器测量位移,高达:0.001mm;
7.力值测量:采用美国TRANSCELL精密拉压防爆型荷重元,精度:0.03%F.S
8、控制板:采用自主研发之32位ARM芯片进行测控,行界16位DSP处理技术,高分辩率:1/500000
9.软件功能强大:可以满足不同材料的试验,可以同时执行不同的标准,包括国外标准(有多种标准的数据处理功能),单位:N、kN、g、kgf、Ib、cN可以相互转换。完全按试验标准设计的试验软件功能强大。试验曲线可以放大,能清楚的看出数据采集的多少、快慢,曲线的平滑程度,也就能反映出硬件和软件的整体处理能力。
10.试验报告和曲线:曲线精准,试验报告可以编辑,试验曲线细密程度高,表明试验采样频率快,与同行比较较为明显。
【技术规格】:

型号

YS-9009系列 100KN

YS-9009B

YS-9009A

容量选择

1、2、3、5、10、20、30、50、100kN

标配一个量程  可选配三个量程

精度等级

B机型0.5级 / A机型1级

载荷参数

试验力测量范围

0.2%~100%FS(满量程)

试验力示值误差

B机型示值的±0.5%以内 / A机型示值的±1%以内

试验力分辨率

B机型最大试验力的500000 / A机型最大试验力的200000,

全程不分档,且全程分辨率不变

位移参数

位移示值误差

B机型示值的±0.2%以内 / A机型示值的±0.5%以内

位移分辨力

                             B机型 0.015μm    /   A机型   0.1μm

应力控制速率范围

B机型0.005~5%FS/s  /  A机型0.05~5%FS/s

应力控制速率精度

B机型速率<0.05%FS/s时,为设定值的±1%以内,速率≥0.05%FS/s时,为设定值的±0.5%以内;

A机型速率<0.1%FS/s时,为设定值的±2%以内,速率≥0.1%FS/s时,为设定值的±0.5%以内;

应变控制速率范围

B机型0.005~5%FS/s  /  A机型0.05~5%FS/s

应变控制速率精度

B机型速率<0.05%FS/s时,为设定值的±1%以内,速率≥0.05%FS/s时,为设定值的±0.5%以内;

A机型速率<0.1%FS/s时,为设定值的±2%以内,速率≥0.1%FS/s时,为设定值的±0.5%以内;

位移控制速率范围

0.001~500mm/min或商定

0.001~300mm/min或商定

0.001~300mm/min或商定

位移控制速率精度

   B机型为设定值的±0.2%以内 / A机型为设定值的±0.5%以内

力控速率相对误差

                        B机型设定值的+1%以内 /    A机型设定值的+2%以内

恒应力、恒应变、恒位移控制范围

B机型0.5%~100%FS /  A机型1%~100%FS

恒应力、恒应形、恒位移控制精度

B机型设定值≥10%FS时,为设定值的±1%以内,设定值≥10%FS时,为设定值的±0.1%以内

A机型设定值≥10%FS时,为设定值的±2%以内,设定值≥10%FS时,为设定值的±0.5%以内

外形尺寸(长宽高)

约1085×800×1855mm

不含夹具试验空间

1000mm(或商定)

有效试验宽度

550mm(或商定)

电源

220V(100KN)  50Hz,±10%

功率

2.1KW(100KN)

主机重量

约600KG(100KN)
