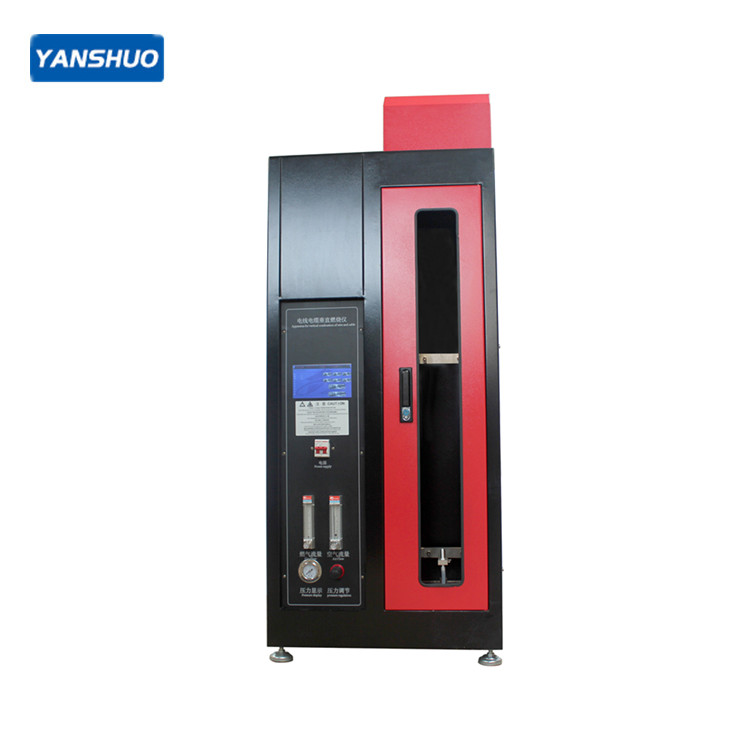

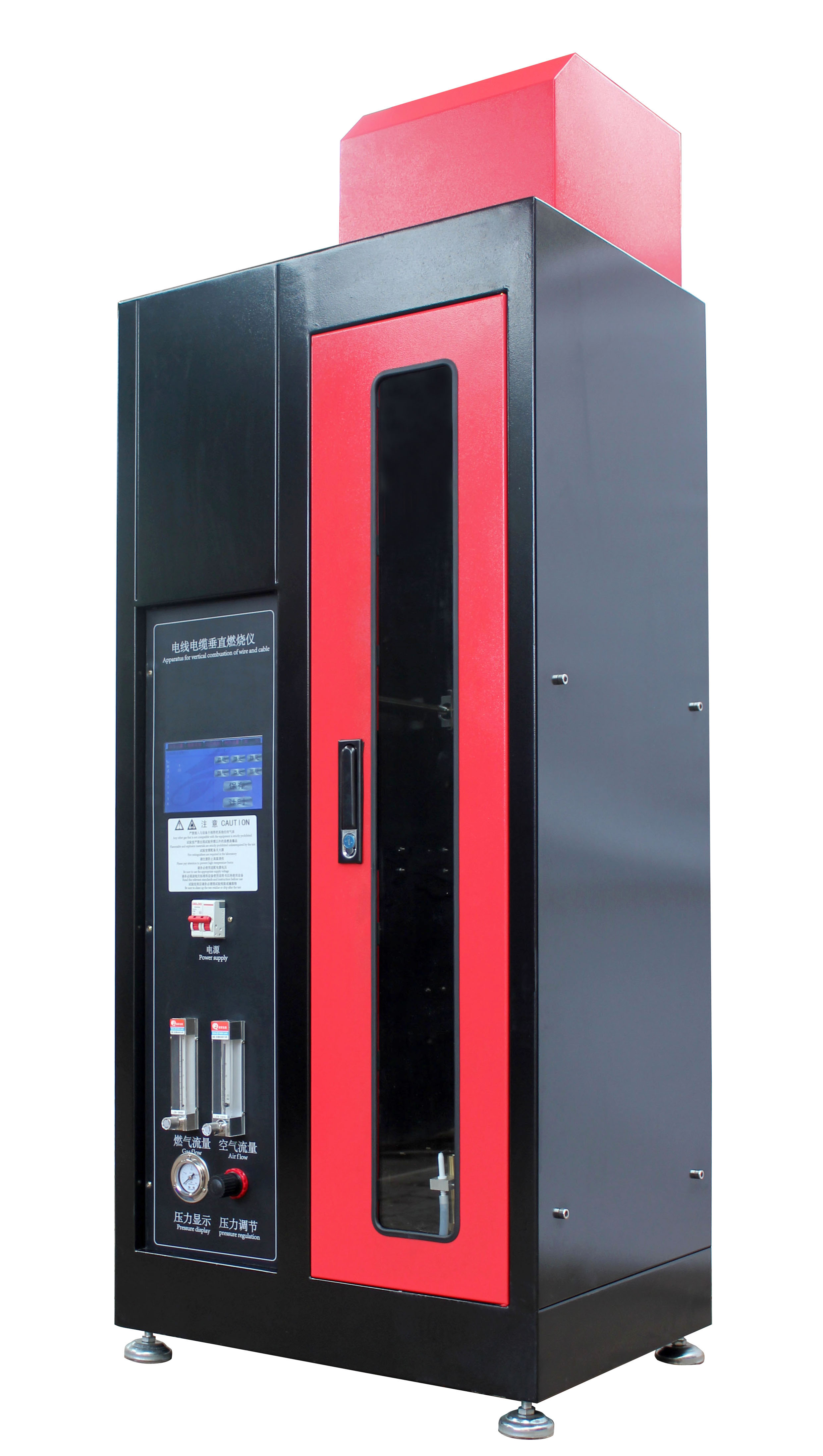

YS-1型单根电线电缆垂直燃烧仪

单根电线电缆垂直燃烧试验仪主要针对导体直径大于0.8mm或截面积不小于0.5mm2)的单根电线电缆的可燃性能进行评定。适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、电气连接件和辅件等电工电子产品及其组件部件的研究、生 产和质检部门。该款采用了GB18380.12-2008附录B中关于空气混合结构部分的推荐的产品结构,细节上也完全满足质检单位验收需求。
  • 产品介绍
  • 执行标准
  • 售后服务
适用范围:
单根电线电缆垂直燃烧试验仪主要针对导体直径大于0.8mm或截面积不小于0.5mm2)的单根电线电缆的可燃性能进行评定。适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、电气连接件和辅件等电工电子产品及其组件部件的研究、生 产和质检部门。该款采用了GB18380.12-2008附录B中关于空气混合结构部分的推荐的产品结构,细节上也完全满足质检单位验收需求。

适用标准:
GB/T18380.1-2008、GB/T18380.11-2008、GB/T18380.12-2008、
GB/T18380.21-2008、GB/T18380.22-2008
IEC60332 、 GB/T19666-2005、  GB12972 、 GB13033 、  MT818、MT386、ISO5656

技术参数:
1. 七寸全彩可编程控制器触摸屏+PLC控制,实现控制/检测/计算/数据显示多功能
2. 自动化程度高:自动记录试验时间,自动显试结果,自动计时,自动点火,施焰结束后本生灯自动退回,可选择是否关闭燃气
3. 启动时可选择是否自动点火;启动、停止、燃气、计时、点火、保存、保存、排风均通过触摸屏控制实现,指尖轻触即可完成试验
4. 计时按钮配合PLC自动记录储存燃烧耗时间
5. 试验时间系统自动记录,并生成试验结果
6. 燃烧器:内径Φ12mm ± 0.5mm
7. 试验倾角: 45° 式样横梁可前后移动,根据式样粗细调节与本生灯的位置;
8. 火焰高度:20mm ± 2mm 到190mm±1mm可调
9. 施焰时间: 0-999.9s±0.1s可调
10. 燃烧气体: 95% 丙烷气( 一般情况可采用液化石油气代替 )
11. 燃气:采用高纯度丙烷气或石油液化气注:气源和链接头用户自备
12. 被试验电线电缆长度:600±25mm;
13. 被试验电线电缆外径:导体直径大于0.8mm或截面积大于0.5mm2
14. 本装置应安放在不通风且温度为(23±10)℃的环境中进行试
15. 燃烧喷灯标准功率:1KW;
16. 电源电压:220V/50Hz
17. 燃气流量:0-1L/min
18. 空气流量:1.5-15L/min
19. 箱体材料:钢板静电喷涂  (可指定不锈钢材质机箱)
20. 设备外形尺寸:长60 cm 宽45cm  高156cm

产品特点:
单根电线电缆垂直燃烧试验是采用规定尺寸的本生灯 (Bunsen burner) 和特定燃气源 ( 丙烷 ) ,按一定的火焰高度和一定的施焰角度对呈垂直状态的试品定时施燃,以试品点燃、燃烧的持续时间和燃烧长度等来评定其可燃性及着火危险性。
