YS-JC-1型建材及制品单体燃烧试验装置

【适用范围】
本试验装置为专用测试仪器，测试建筑材料或制品（不包括铺地材料）在单体燃烧试验中对火的反映，以确定其本体物理性能的试验装置。本试验装置满足国标中对测试条件的要求，规范依据测试规程（方法）。
通过试验装置测试后可以确定样品燃烧性能（等级），包含量化（定性）测试参数：样品燃烧热释放率、是否发生火焰横向传播、计算样品总产烟量（产烟性能）、样品燃烧是否有滴落物和颗粒物产生。
本试验装置具备多重测试功能，为质检部门及企业提供高优性价比的检测工具
·  本技术资料不能作为向本公司提出任何要求的依据。
·  本技术资料的解释权在本公司。
·  本公司保留在满足客户要求的基础上变更设计的权利（不低于约定参数要求）。
【依据标准】
GB/T 20284-2006 《建筑材料或制品的单体燃烧试验》
【系统测试项目】

序号	测试项目
1	材料（制品）燃烧热释放率
2	材料（制品）总产烟量
3	材料（制品）火焰横向传播（速率）
4	材料（制品）滴落物、颗粒物

【技术参数】
1、系统温度测量范围：0～400℃；测量精度：≤±0.5℃；
2、系统压差测量范围：0～100Pa（MAX）；测量精度：≤±2Pa；
3、排烟流量测量范围：0.25m³/s～0.8 m³/s（MAX）；测量精度：≤±1.5%；
4、燃气流量控制精度：＜647mg±10mg
5、氧气分析（顺磁型）范围：16%～21%，响应时间<12s，
6、二氧化碳（IR型）测量浓度范围：0%～10%，线性度为大于满量程的1%，
8、光密度测量：测量范围0%～99.9%；测量精度：不超过滤光片示值的±5%；
9、空气相对湿度测量：测量范围：20%～80％，精度 ：≤±5%；
10、燃料 ：商用丙烷气体，纯度≥95％（由用户提供）；
11、电源：AC380V ，6KW；
12、设备占地尺寸（燃烧室及排烟管道外形尺寸）：6100mm×5500mm×4600mm(长×宽×高)；
13、燃烧室外形尺寸：3000mm×3000mm×2500mm（长×宽×高）；
14.可通过局域网
15.具有点火失败报警检测系统

1	主（副）燃烧器点火方式	全自动电子点火器
1	安全措施1	防爆开关电磁阀		安全措施
3	安全措施2	高频响应火焰探测器		安全措施
4	安全措施3	高频电子点火器		安全措施
5	安全措施4	国产知名品牌燃气胶管		安全措施
6	安全措施5	防爆电器隔离箱		安全措施
7	燃烧室占地面积	3000×3000×4300（mm）
8	控制柜电脑桌	1200×800×1200（mm）
9	系统需要试验室面积	6000×5500×4600（mm）
系统总功率		380V、6Kw；设备电缆长度外伸设备2m
箱体		全钢框架，钢板喷塑或不锈钢蒙板
本系统为计算机全自动控制本系统不包含测试用氧气及丙烷钢瓶

【系统构成及功能特点介绍】：
装置组成简介：

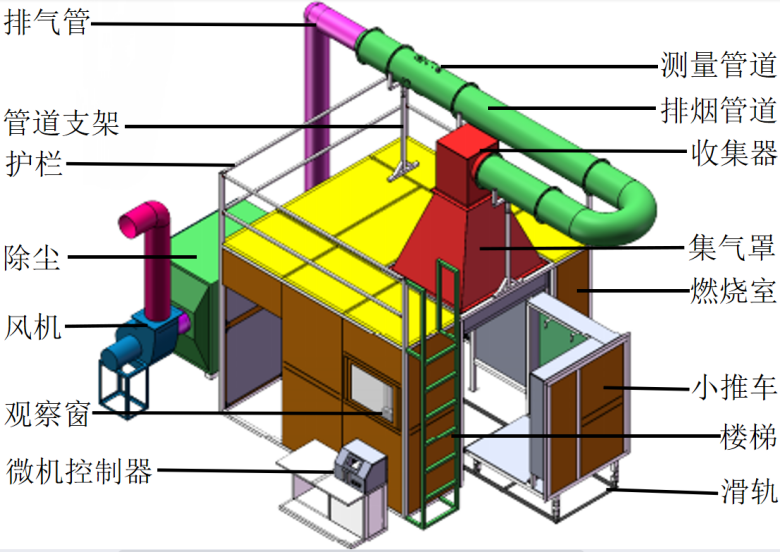

建材及制品单体燃烧试验装置包括：控制系统、燃烧室、试件安装小车、燃烧器、烟道及排烟系统、分析及测量系统、除尘装置组成，如图所示。
试验原理：将长、短翼的试验件（建筑材料）成L型固定在小车上，将小车推入燃烧室内，开动风机并通过变频器将排烟管道的体积流量调整到规定范围，点燃远离试件的辅助燃烧器，确定燃烧器本身的热释放量，关闭辅助燃烧器，以相同质量流量的燃气点燃主燃烧器，通过20min试验，计算和评估建筑材料的热释放、产烟量，观察火焰横向传播和燃烧滴落物及颗粒物。

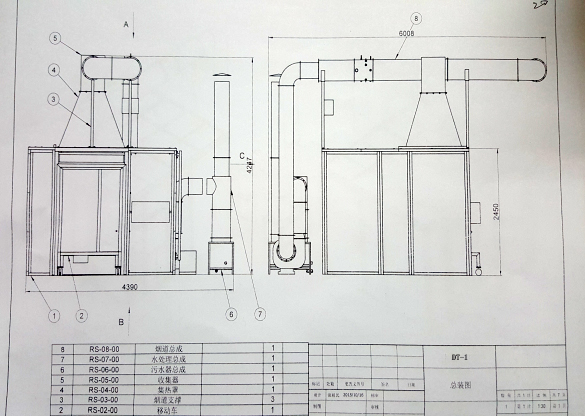

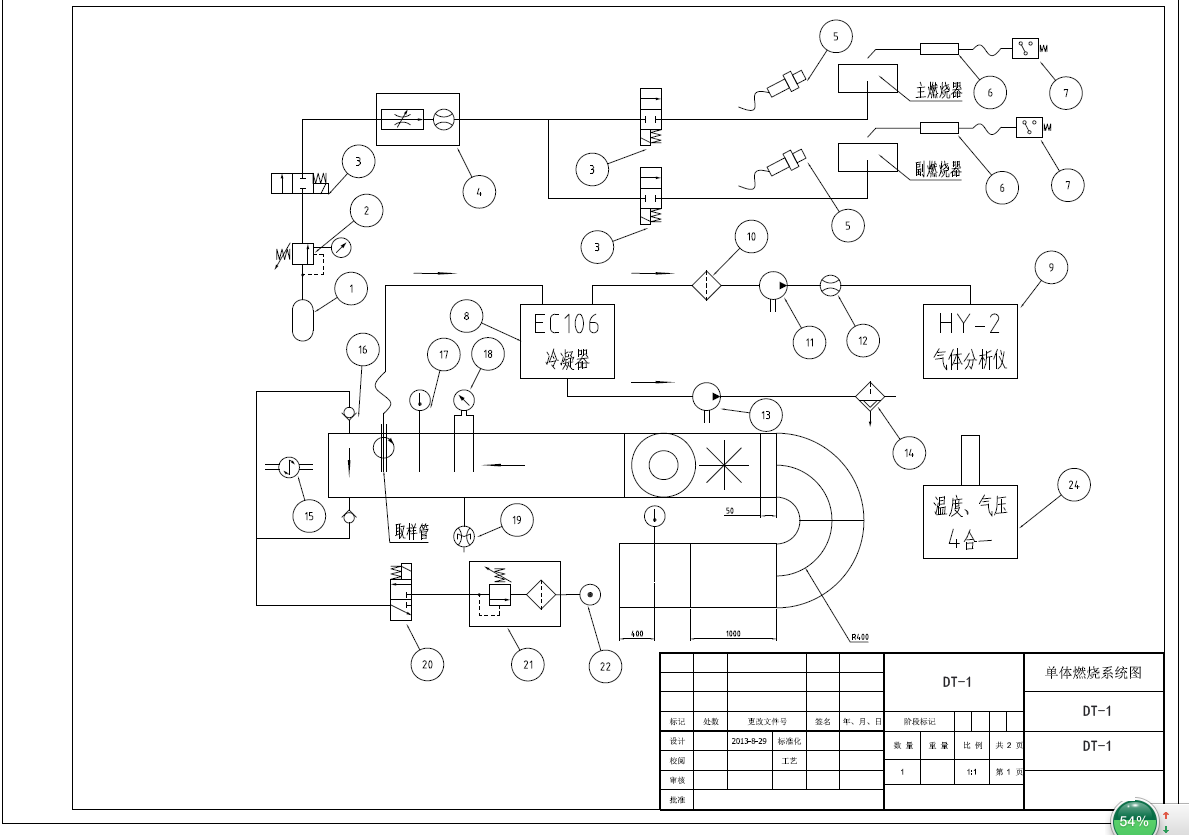

装置系统图：


装置各组成部件及特点简介：

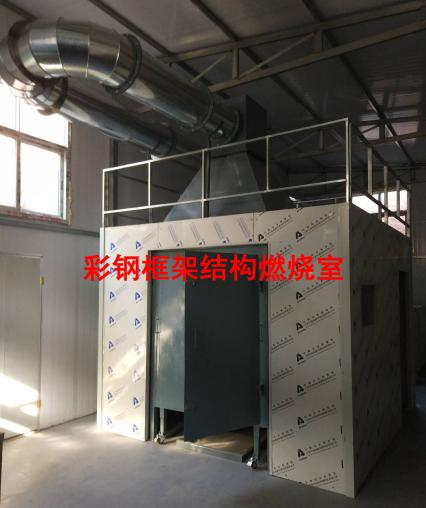

燃烧室：我公司生产的设备燃烧室有两种结构，用户可自由选择。一种是砖混结构，另一种是钢板框架结构。砖混结构燃烧室的优点是安全，结实耐用，保温效果好，外观上整洁美观，缺点是制作麻烦，拆装不便；钢板框架结构的燃烧室优点是拆装简单，缺点是不够结实耐用，长期进行燃烧试验会有受热变形，密封不严，墙壁钢板因受高温会有氧化变色，使用寿命短等缺点。

（注：我司报价含彩钢框架结构燃烧室，如客户需要砖混砌筑燃烧室由用户自己搭建，我司提供施工图纸）

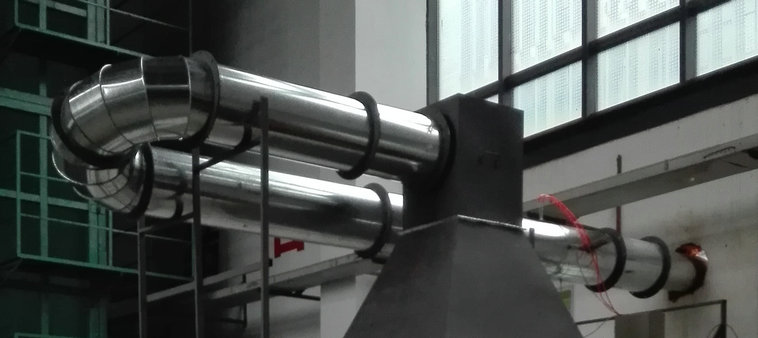

2．烟道及排烟系统：该部分由集气罩，排风管道，测量管道，排风机等组成，测量管道为双层中间具有保温功能的设计结构，严格符合标准要求，保证数据测量、采集的准确性。排烟管道的数据测量采集管段，安装有用以测量温度、光衰减、O2和CO2浓度、压差的传感器，设备采集的数据进行计算和评估，采用5.5KW的离心式引风机，完全能保证试验所需的风速风量要求。

3．燃烧系统：燃烧气体为高纯商用丙烷气体，质量流量控制器精确控制丙烷气体送气量，采用电磁阀控制可燃气体的输送，采用高频电子点火器及点火针自动点火，选配火焰探测器探测点火结果。除此以外，设备还设计配备了足够的安全措施。首先，整个可燃烧气体的输送、控制元器件单独配置在一个独立的防爆箱内，单独隔离放置。
4．分析及测量系统
1）氧气及二氧化碳分析仪：该分析仪是该装置的关键测量元件，精度也能够满足标准的要求，而且分析仪是直接镶嵌放置于控制柜上，测量数据直接显示在液晶屏上，非常直观，便于操作，仪器后面板配有专用标定入口，非常便于用户后期标定校准。
2）管道压力的测量采用压力变送器测量，管道气体温度采用热电偶测量，采用一体式温、湿度、大气压变送器测量燃烧室的温、湿度、大气压指标。
3）烟密度分析仪：该分析仪由发光单元及受光单元组成，根据发出的光波被 管道内烟气遮挡的多少来分析管道内烟密度的大小。分析仪配有自校准程序，可随时进行校准，近一步地保证测量精度 。
5.控制系统:由控制桌及微机系统构成，整个装置采用计算机自动控制。

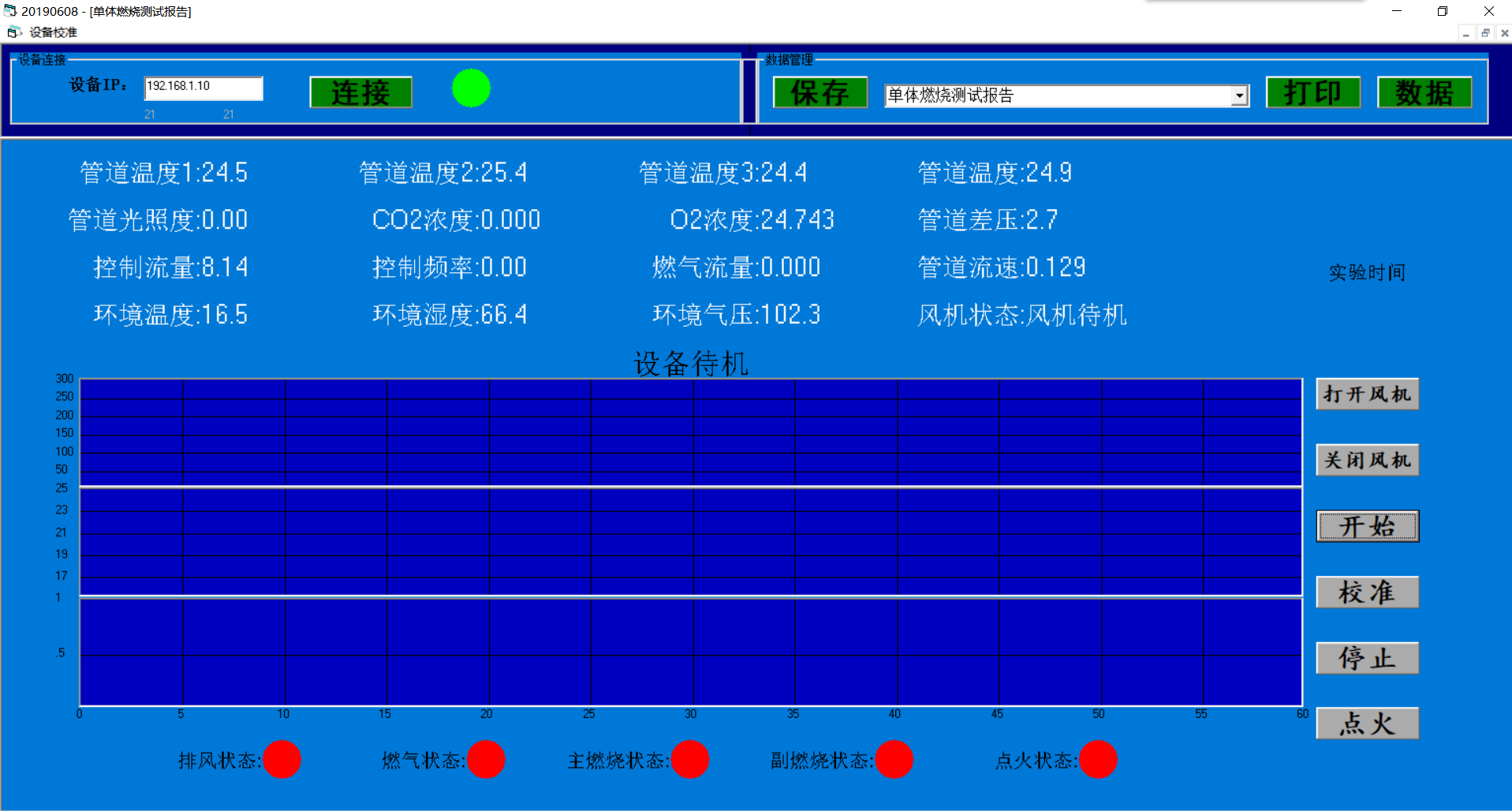

控制软件界面图如下：
