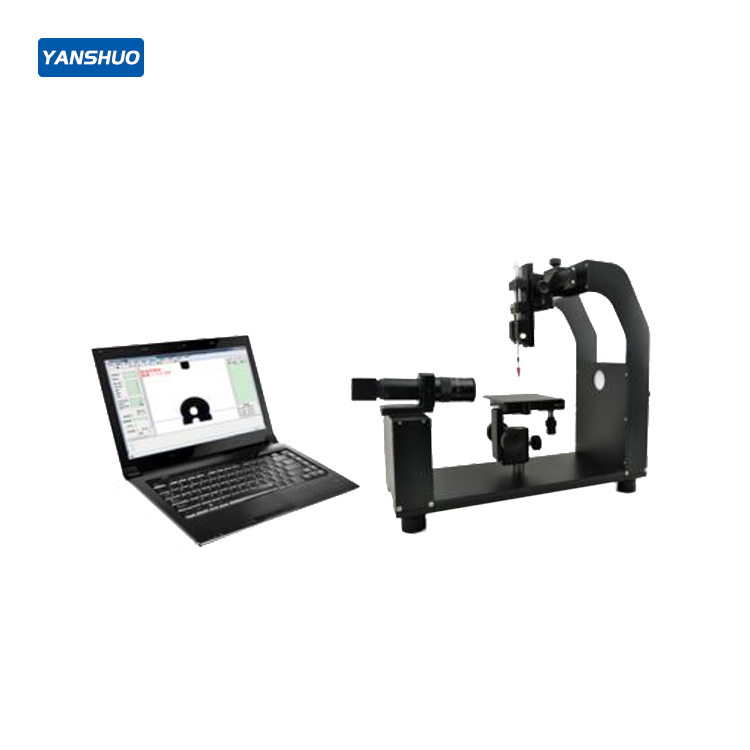

YS-100标准型接触角测量仪

接触角(Contact angle)是指在气、液、固三相交点处所作的气-液界面的切线,此切线在液体一方的与固-液交界线之间的夹角θ,接触角测量是现今表面性能检测的主要方法。 标准型接触角测量仪是采用光学成像的原理,通过图像轮廓分析方式测量样品表面接触角、润湿性能、表界面张力、表面能等性能,设备性价比高、功能全面、可满足各种常规测量需求。
  • 产品介绍
  • 执行标准
  • 售后服务

【适用范围】:
接触角(Contact angle)是指在气、液、固三相交点处所作的气-液界面的切线,此切线在液体一方的与固-液交界线之间的夹角θ,接触角测量是现今表面性能检测的主要方法。
标准型接触角测量仪是采用光学成像的原理,通过图像轮廓分析方式测量样品表面接触角、润湿性能、表界面张力、表面能等性能,设备性价比高、功能全面、可满足各种常规测量需求。
【产品详情】:
符合国家的相关标准(Accord with national standard)
1.GB/T 24368-2009(玻璃表面疏水污染物检测);
2.SY/T5153-2007(油藏岩石润湿性测定方法);
3.ASTM D 724-99(2003)(纸的表面可湿性的试验方法);
4.ASTM D5946-2004(塑料薄膜与水接触角度的测量);
5.ISO15989(塑料薄膜和薄板电晕处理薄膜的水接触角度的测量);
应用(Application)
接触角测量仪广泛应用于各个行业领域,在手机制造、玻璃制造、表面处理、材料研究、化学化工、半导体制造、涂料油墨、电子电路、纺织纤维、医疗生物等领域,接触角测量已经成为了一项评估表面性能的重要仪器之一。
(部分测试功能需要选购专门附件完成)
1. 液体在固体表面的铺展、渗透、吸收等润湿行为,座滴法测量静态接触角;
2. 材料在固体表面的前进角、后退角、接触角滞后、滚动角、动态接触角测量;
3. 吸收材料的连续实时研究及过程记录,接触角随时间变化曲线分析;
4. 各种特殊材料的接触角测量,如粉末、弯曲曲面、超疏水/超亲水样品;
5. 附着滴法测试材料浸没在液体中的接触角测试;
6. 悬滴法测量各种液体表界面张力及其极性、色散分量;
7. 计算固体表面自由能(Surface free energy),及其极性色散分量分析;分析液体在固体表面的粘附功(Adhersion),评估固体表面均匀性、清洁度等。

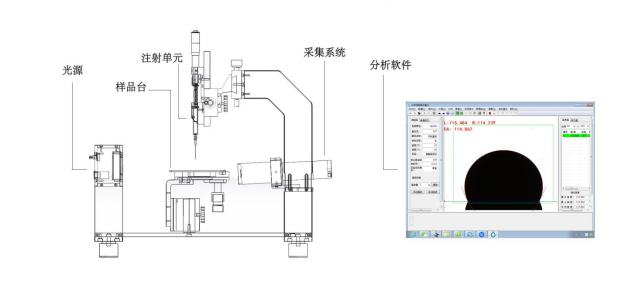

如上图、接触角测量仪主要由光源、注射单元、样品台、采集系统、分析软件五大部分组成,设备采用光学成像的原理。

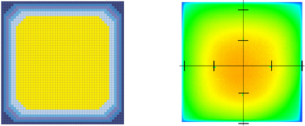

光源采用密集LED冷光设计,发光均匀,图像清洗,寿命长;
注射单元采用微量手动旋钮式进液,滴液稳定,精度高;
样品台采用三维手动精调平台,操作灵活,定位准确,样品台可根据实际样品尺寸定制;
采集系统采用黑白进口CCD相机,拍摄稳定,图像清晰,真实可靠,镜头采用德国工业级进口配置,0.7-4.5倍放大可调,成像无畸形变形;
分析软件功能强大,具备一键式全自动拟合能力,满足各种液滴形态的精确拟合;

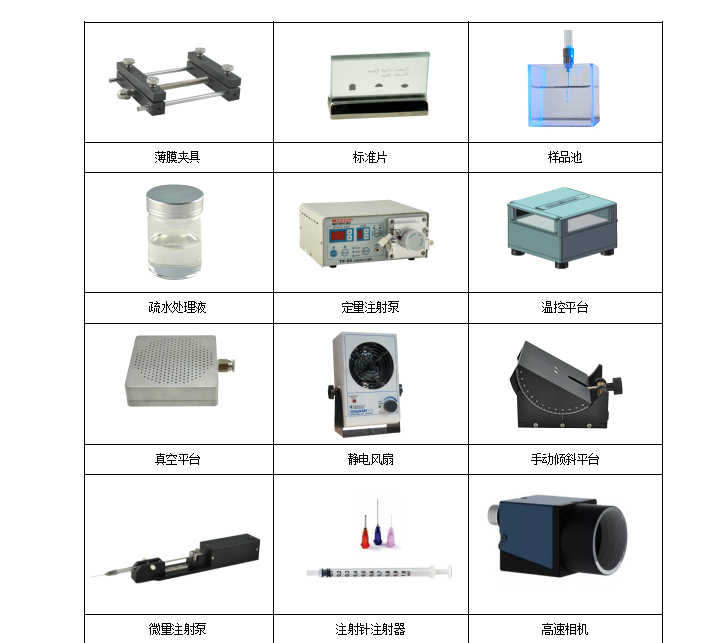

设备选配件(Optional Accessories)
【产品特点】:
1. 主机采用高强度航空铝合金结构搭配模块化设计理念,自主研发的集成芯片电路控制,采纳国际顶尖进口接触角设备的设计精华与配置,保证仪器具有极强的稳定性;
2. 采用工业级密集可调LED冷光源系统(寿命25000H以上),保证成像更清晰,同时避免额外热度所导致的小液滴挥发;


3. 采用高性能日本原装进口工业机芯,工业级连续变倍显微镜,确保图像的真实性,获取最佳的成像效果;


4. 采用USB2.0标准接口,数据传输速度快,兼容性高,成像稳定性强;
5. 国内首家提供德国进口的接触角测量校准样,确保仪器的精准性,角度校准标准片3°5°8° ;60°90°120°;115°(选配);
6. 采集系统设计灵活,适用于绝大部分测量环境,简单应付多种复杂的样品表面测量;
7. 满足所有种类液滴成像的精确拟合,其中包括晟鼎独有的微分椭圆与微分圆特殊液体成像拟合方法;

8. 软件已实现全自动拟合避免人为操作造成的误差;
9. 具备双边接触角测量快速拟合功能,更全面量分析液体与固体的表面润湿性能、更准确的分析表面的实际润湿情况;

10. 动态拍摄、视频快速测试数据,可以连续性记录测试接触角的变化,再由软件自动批量拟合;
11. 软件自动生成报告,其中涵盖Word形式、Excel形式、谱图 形式等多种数据报告;

     12. 具备多种可选配功能件,我司研发团队雄厚可满足客户提出来的各种定制测量要求;
【技术规格】:

接触角主机

外形尺寸

550mm(长)*196mm(宽)*485mm(高)

重量

11KG

电源

220V / 60HZ

光源系统

光源

密集LED可调节蓝色基调工业级冷光源

寿命

使用寿命达贰万伍仟小时以上

注射单元

注射器

专用精密注射器、容量1000μL

滴液

手动旋转式进液,滴液精度可达0.2μL

注射单元移动

上下100mm;  左右100mm

采集系统

CCD

SONY原装进口高速工业级芯片、25帧/S、130W像素

镜头

0.7-4.5倍高清工业级连续变倍式显微镜

采集系统调节

前后60mm、视角角度可调(平视、俯视、360°旋转等多视角观察)

样品台装置

工作台面尺寸

120mm*150mm

最大样品尺寸

6寸

样品台移动

前后移动 手动,行程60mm,精度0.1mm

左右移动 手动,行程35mm,精度0.1mm

上下移动 手动,行程80mm,精度0.1mm

分析软件

接触角测量范围

0-180°

接触角测量精度

±0.1°

分析软件功能

1、接触角测量分析软件自动拟合法(一键自动拟合,不存在人工误差)包括:圆法拟合(Circle method)、椭圆/斜椭圆拟合法(Ellipse/Oblique ellipse)、LY、微分椭圆法/微分圆法(Differential circle / Differential ellipse);

2、动态接触角拟合(批量拟合多张图像)包括:润湿性能测试(Wettability)、视频连续拟合计算(Video analysis);

3、 表面能计算(Surface energy);

4、 粘附功(Adhesion work);
