【适用范围】

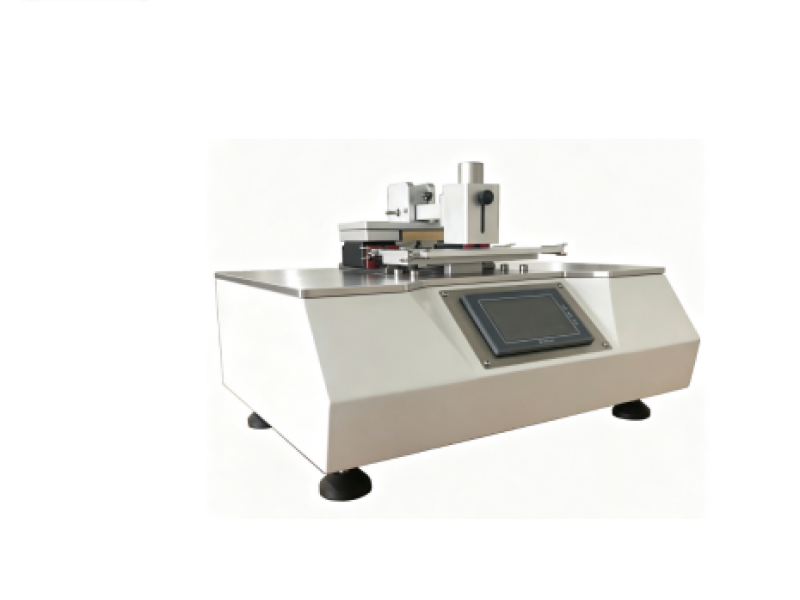

本机是将图画纸装在交叉划线机的光滑金属圈板上，然后将铅笔插入笔夹内拧紧，调节夹持位置，使械杆保持平衡，使铅芯在图画纸上划线，每次划完线后，依次旋转 45°继续划线，共划四次。

【相关标准】

GB/T 26704-2022、QB/T 1024-2018、GB/T 26698-2022

【设备简介】

本机是将图画纸装在交叉划线机的光滑金属圈板上，然后将铅笔插入笔夹内拧紧，调节夹持位置，使械杆保持平衡，使铅芯在图画纸上划线，每次划完线后，依次旋转 45°继续划线，共划四次。

【符合标准】

GB/T 26704-2022、QB/T 1024-2018、GB/T 26698-2022

【技术参数】

1.工作温度：10℃～40℃

2.相对湿度：≤80%

3.砝码：300g、500g、700g、800g各1个

4.800目砂纸：50片

5.芯尖规板：0.6mm、0.7mm、0.8mm、1.2mm各1个、规板厚度：(6±0.1) mm 规板锥孔角度：21°～25°

6.划线间距：0～10mm（可调）

7.划线速度：0～60mm/s（可调）

8.划线次数：4～80（可设定）

9.电源：220V±10%

10.配置清单：交叉划线机主机一台； 128 g/m²图画纸10张；螺丝刀1把；样品看版一套；说明书、合格证、保修卡、出厂检验报告各1份。
