【适用范围】

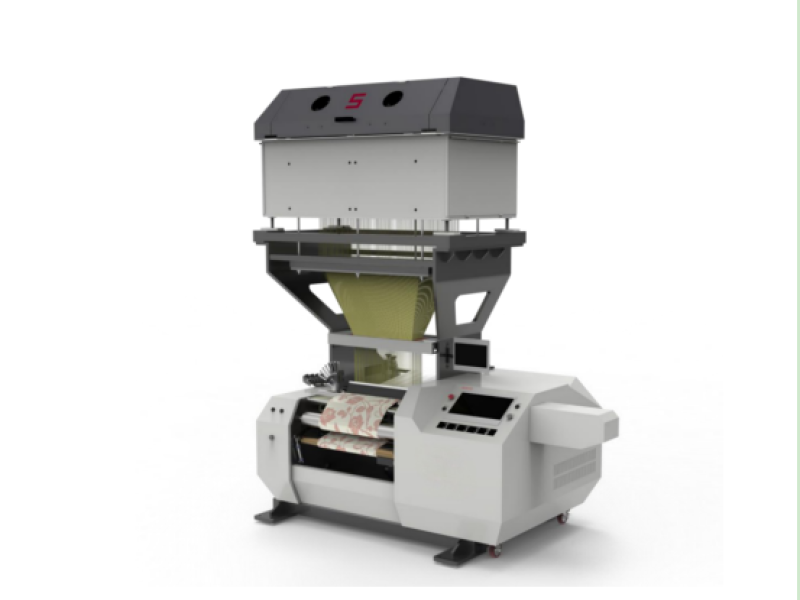

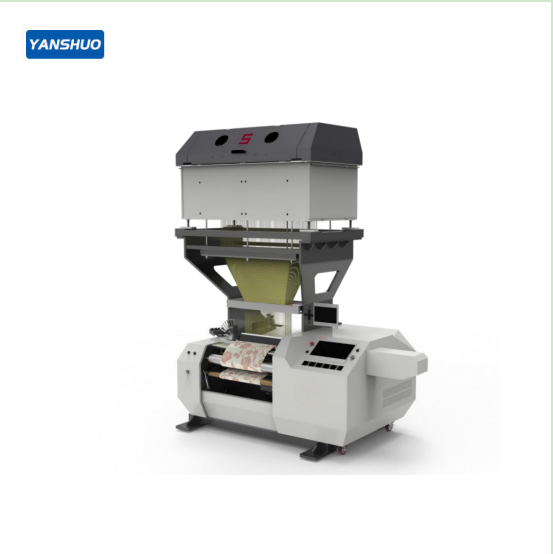

用于棉、毛、丝、麻、化纤、混纺等织造厂家、科研院、纺织学院、外贸公司等单位试织织物小样。全自动大提花剑杆织样机由控制部分和机械部分组成。控制部分采用 PLC ，机械部分由气动元件、接近开关、步进电机等组成。全机由提花笼头、引纬机构、卷取机构、送经机构、自动选纬机构、纬纱断头自停机构以及电气控制机构等完成织物的织造。

【相关标准】

【适用范围】:用于棉、毛、丝、麻、化纤、混纺等织造厂家、科研院、纺织学院、外贸公司等单位试织织物小样。全自动大提花剑杆织样机由控制部分和机械部分组成。控制部分采用 PLC ，机械部分由气动元件、接近开关、步进电机等组成。全机由提花笼头、引纬机构、卷取机构、送经机构、自动选纬机构、纬纱断头自停机构以及电气控

【适用范围】:

用于棉、毛、丝、麻、化纤、混纺等织造厂家、科研院、纺织学院、外贸公司等单位试织织物小样。全自动大提花剑杆织样机由控制部分和机械部分组成。控制部分采用 PLC ，机械部分由气动元件、接近开关、步进电机等组成。全机由提花笼头、引纬机构、卷取机构、送经机构、自动选纬机构、纬纱断头自停机构以及电气控制机构等完成织物的织造。

【设备特点】：

全自动大提花剑杆织样机的经纱上机长度、机梭形状尺寸与新型剑杆织机等比例缩放，保证了经纱张力、经纱伸长率与剑杆织机基本一致，而且运用了与新型剑杆织机相同的上机工艺参数调整方式，所以打样品质控制非常精密，解决小样和批量产品之间的差异。

【技术参数】：

1.提花机总针数：2688针；

2.幅宽：24英寸；织机有效幅宽50cm，不锈钢筘；

3.纬纱选色：8色电子气动选纬；

4.能分段变纬密织造；可设定的变纬密值不少于8种；

5.经密：88根/厘米；纬密：能达到的最小纬密不大于10根/英寸，最大纬密不小于300根/英寸；

6.吊经方式：一吊一（或者一吊二）式；综丝数为2688，综丝用不同颜色分行表示，以便穿经；

7.花样输入方式：U盘、网络；

8.花样输入支持EP、jc5等文件格式，与纹织CAD V6.0、Jcad等软件生成的文件格式匹配；

9.引纬：经纬纱适用原料：棉、麻、毛、化纤、长丝；剑杆头需适用于20D及以上的蚕丝、人造丝、棉纱、涤纶线、雪尼尔、碳纤维、芳纶等各类纱线，伺服电机引纬，剑杆头能满足 7s-100s 的纱线。

10.断经、断纬时能自动停车；断纱未检出率小于1次/100小时；

11.送经：采用步进电机驱动送经装置，数显电子式调整经纱张力。同一织轴满、空纱张力变化率≤10% ，织造时保持稳定。

12.车速：每分钟引纬30-50次；

13.开口：能设定开口时间，满足纬向弹力品种等特殊品种的要求；采用电子式提花机全自动复动 式自动上下开口，前、后开口高度可差别化合理设置，共16片，前开口高度60mm,后开口高度 115mm,由伺服电机直接驱动，省略传动轴机构。

14.打纬：伺服电机凸轮轴打纬，打纬力矩稳定；

15.卷取：采用步进电机和减速机驱动， 电子控制卷取。纬密范围 10- 1000 根/英寸。纬密在 100 根以内时，允许误差±1 根。

16.控制系统：配备提花专用系统

17.引纬提花、卷取、送经、打纬都采用独立机构驱动

18.废边剪刀：两侧布边配置步进电机剪刀，自动剪边；

19.设备具有以下功能：

①纬密自动校正功能，纬密误差控制在1%以内；

②能设定综平时间，满足纬向弹力品种等特殊品种的要求；

③具有重复多次打纬功能。能织高紧度织物，最大紧度不小于45；

④能即时显示经纱张力数值；

20.配备安全自锁装置，织造一纬的五大运动尚未完成时、钢筘尚未复位时，须使关机、待机准备 等按钮失效。且不能因配备装置而影响使用性能；

21.配备保护使用者不受打纬等伤害的光电保护装置。且不能因配备装置而影响使用性能；

22.预留双经轴及经纱张力控制装置和软件接口；

23.机器配置照明灯；

24.噪音低，距离设备1m内，提花织机低于70dB

25.配置有向前一纬、后一纬寻纬的功能，且与提花龙头卷取送经同步联动。

26.配置15英寸工业触控屏

27.气源：气源压力 0.45-0.8Mpa ，最大耗气量 540L/min
